1-Ethyl-3-methylimidazolium Bis(fluorosulfonyl)imide-এর সবচেয়ে গুরুত্বপূর্ণ শিল্প ও গবেষণার ব্যবহারগুলি কী কী?

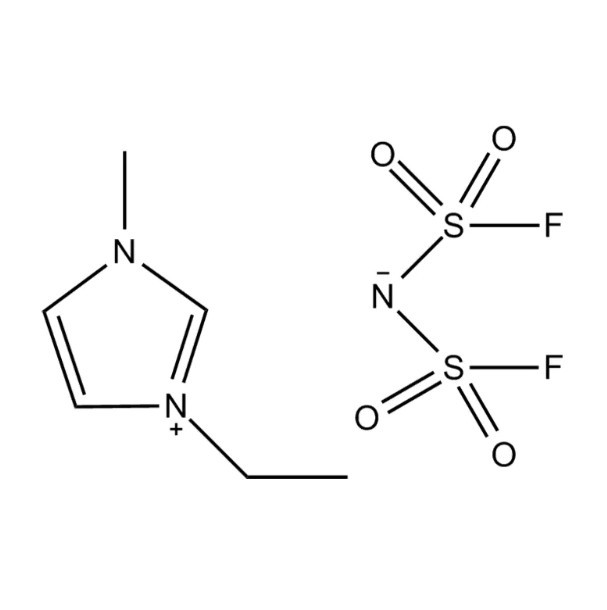

1-ইথাইল-3-মিথাইলিমিডাজোলিয়াম বিআইএস (ফ্লুরোসালফোনাইল) ইমাইড — সাধারণত সংক্ষেপে [EMIM][FSI] — হল একটি আয়নিক তরল যা গত দুই দশক ধরে নিবিড় বৈজ্ঞানিক ও শিল্প মনোযোগ আকর্ষণ করেছে। আয়নিক তরল হল সল্ট যা ঘরের তাপমাত্রায় বা কাছাকাছি তরল আকারে বিদ্যমান এবং [EMIM][FSI] বৈশিষ্ট্যগুলির একটি ব্যতিক্রমী সংমিশ্রণের কারণে এই বিস্তৃত পরিবারের মধ্যে আলাদা: খুব কম সান্দ্রতা, প্রশস্ত বৈদ্যুতিন রাসায়নিক স্থায়িত্ব উইন্ডো, উচ্চ আয়নিক পরিবাহিতা, নগণ্য বাষ্প চাপ এবং ভাল তাপীয় স্থিতিশীলতা। এই বৈশিষ্ট্যগুলি এটিকে সবচেয়ে বহুমুখী এবং ব্যবহারিকভাবে উপযোগী আয়নিক তরলগুলির মধ্যে একটি করে তুলেছে, সক্রিয় অ্যাপ্লিকেশনগুলির সাথে শক্তি সঞ্চয়, ইলেক্ট্রোকেমিক্যাল সংশ্লেষণ, তৈলাক্তকরণ বিজ্ঞান এবং উন্নত উপকরণ গবেষণা।

মূল ভৌত এবং রাসায়নিক বৈশিষ্ট্য যা এর ব্যবহার সক্ষম করে

কেন [EMIM][FSI] এত ব্যাপকভাবে প্রয়োগ করা হয় তা বোঝার জন্য এটিকে শারীরিক এবং রাসায়নিকভাবে আলাদা করে তোলে তার একটি পরিষ্কার চিত্র প্রয়োজন। bis(fluorosulfonyl)imide anion — এছাড়াও FSI⁻ লিখিত — একটি দুর্বলভাবে সমন্বয়কারী, অত্যন্ত ডিলোকালাইজড অ্যানিয়ন যা শুধুমাত্র ইমিডাজোলিয়াম ক্যাটেশনের সাথে আলগাভাবে যোগাযোগ করে। এই দুর্বল আয়ন জোড়া অন্য অনেক আয়নিক তরলের তুলনায় যৌগটির উল্লেখযোগ্যভাবে কম সান্দ্রতার মূল কারণ। 25°C এ, [EMIM][FSI] এর গতিশীল সান্দ্রতা প্রায় 18-22 mPa·s , যা উচ্চ তাপমাত্রার প্রয়োজন ছাড়াই যুক্তিসঙ্গত আয়ন গতিশীলতার অনুমতি দেওয়ার জন্য যথেষ্ট কম।

ঘরের তাপমাত্রায় এর আয়নিক পরিবাহিতা এর পরিসরে পড়ে 14-18 mS/cm , যে কোনো বিশুদ্ধ আয়নিক তরলের জন্য সর্বোচ্চ রেকর্ড করা হয়েছে। এটি কম সান্দ্রতা এবং FSI⁻ অ্যানিয়নের উচ্চ চার্জ ঘনত্বের সরাসরি পরিণতি। ইলেক্ট্রোকেমিক্যাল উইন্ডো - ভোল্টেজের পরিসীমা যা জুড়ে যৌগটি অক্সিডাইজ করে না বা হ্রাস করে না - ইলেক্ট্রোড উপাদান এবং পরিমাপের অবস্থার উপর নির্ভর করে প্রায় 4.5 থেকে 5.5 V পর্যন্ত বিস্তৃত। এই বিস্তৃত উইন্ডোটিই [EMIM][FSI] কে উচ্চ-ভোল্টেজ ইলেক্ট্রোকেমিক্যাল অ্যাপ্লিকেশনের জন্য ইলেক্ট্রোলাইট মাধ্যম হিসাবে এত আকর্ষণীয় করে তোলে। এর গলনাঙ্ক 0°C এর নিচে (প্রতিবেদিত মান −18°C থেকে −22°C পর্যন্ত), যার অর্থ এটি বাস্তব-বিশ্বের ডিভাইসের সাথে প্রাসঙ্গিক বেশিরভাগ অপারেশনাল তাপমাত্রা রেঞ্জ জুড়ে তরল থাকে।

লিথিয়াম-আয়ন এবং পরবর্তী প্রজন্মের ব্যাটারিতে ইলেক্ট্রোলাইট

রিচার্জেবল ব্যাটারি সিস্টেমে একটি ইলেক্ট্রোলাইট উপাদান হিসেবে [EMIM][FSI]-এর সবচেয়ে বাণিজ্যিকভাবে উল্লেখযোগ্য প্রয়োগ। প্রচলিত লিথিয়াম-আয়ন ব্যাটারিগুলি জৈব কার্বনেট ইলেক্ট্রোলাইট ব্যবহার করে — ইথিলিন কার্বোনেট, ডাইমিথাইল কার্বোনেট, এবং সম্পর্কিত যৌগগুলি — যা দাহ্য এবং উচ্চ তাপমাত্রায় বা কোষের অপব্যবহারের পরে পচনশীল। আয়নিক তরলগুলি একটি অ-দাহনীয়, তাপীয়ভাবে স্থিতিশীল বিকল্প অফার করে এবং [EMIM][FSI] হল সবচেয়ে উপযুক্ত প্রার্থী কারণ এর কম সান্দ্রতা লিথিয়াম আয়নগুলিকে ব্যবহারিক চার্জ এবং ডিসচার্জ সাইক্লিংয়ের জন্য যথেষ্ট দ্রুত হারে ইলেক্ট্রোলাইটের মাধ্যমে স্থানান্তরিত করতে দেয়।

লিথিয়াম ব্যাটারি গবেষণায়, [EMIM][FSI] সাধারণত একটি হোস্ট দ্রাবক হিসাবে ব্যবহৃত হয় যার মধ্যে একটি লিথিয়াম লবণ - সাধারণত লিথিয়াম বিস(ফ্লুরোসালফোনিল) ইমাইড (LiFSI) - 0.5 M এবং 3.2 M এর মধ্যে ঘনত্বে দ্রবীভূত হয়। উচ্চ লিথিয়াম লবণের ঘনত্বে, একটি "ইলেক্ট্রোকেলিকভাবে" ঘনীভূত হয়। গ্রাফাইট অ্যানোডের সাথে উন্নত সামঞ্জস্য সহ ইলেক্ট্রোলাইট, যা অন্যথায় ইমিডাজোলিয়াম ক্যাটেশন দ্বারা এক্সফোলিয়েট করা হবে। গবেষণায় গ্রাফাইট/LiFePO₄ এবং গ্রাফাইট/NMC পূর্ণ কোষের স্থিতিশীল সাইক্লিং প্রদর্শন করা হয়েছে [EMIM][FSI]-ভিত্তিক ইলেক্ট্রোলাইট ব্যবহার করে −20°C থেকে 60°C তাপমাত্রায়, এই পরিসরের উভয় প্রান্তেই কার্বনেট ইলেক্ট্রোলাইটকে ছাড়িয়ে যায়।

সোডিয়াম-আয়ন এবং পটাসিয়াম-আয়ন ব্যাটারি অ্যাপ্লিকেশন

লিথিয়ামের বাইরে, [EMIM][FSI] সক্রিয়ভাবে সোডিয়াম-আয়ন এবং পটাসিয়াম-আয়ন ব্যাটারির জন্য একটি ইলেক্ট্রোলাইট মাধ্যম হিসাবে অনুসন্ধান করা হচ্ছে — দুটি পোস্ট-লিথিয়াম রসায়ন স্থির শক্তি সঞ্চয়ের জন্য কম খরচের বিকল্প হিসেবে তৈরি করা হচ্ছে। FSI⁻ anion-এর সোডিয়াম এবং পটাসিয়াম লবণ [EMIM][FSI]-এ সহজেই দ্রবীভূত হয়, এবং ফলস্বরূপ ইলেক্ট্রোলাইটগুলি এই ধাতুগুলির বিপরীতমুখী প্রলেপ এবং স্ট্রিপিংকে সমর্থন করে এমন পরিস্থিতিতে যা স্ট্যান্ডার্ড কার্বনেট বা ইথার-ভিত্তিক দ্রাবকগুলিতে অর্জন করা কঠিন। আয়নিক তরল ইলেক্ট্রোলাইটের অ-দাহ্য প্রকৃতি বৃহৎ ফর্ম্যাট স্থির স্টোরেজের জন্য বিশেষভাবে আকর্ষণীয় যেখানে আগুন নিরাপত্তা একটি প্রাথমিক নকশা সীমাবদ্ধতা।

সুপারক্যাপাসিটর এবং ইলেক্ট্রোকেমিক্যাল ক্যাপাসিটর ইলেক্ট্রোলাইটস

ইলেক্ট্রোকেমিক্যাল ডাবল-লেয়ার ক্যাপাসিটর (EDLCs), সাধারণত সুপারক্যাপাসিটর বা আল্ট্রাক্যাপাসিটর নামে পরিচিত, উচ্চ-পৃষ্ঠ-অঞ্চলের কার্বন ইলেক্ট্রোডের পৃষ্ঠে আয়ন শোষণ করে শক্তি সঞ্চয় করে। অপারেটিং ভোল্টেজের বর্গক্ষেত্রের সাথে একটি EDLC স্কেলে সর্বাধিক শক্তির ঘনত্ব অর্জন করা যায়, যার অর্থ ভোল্টেজ উইন্ডোটি প্রসারিত করা প্রতি ইউনিট ভরে সঞ্চিত শক্তিকে সরাসরি গুণ করে। জলীয় ইলেক্ট্রোলাইটগুলি EDLC অপারেশনকে মোটামুটি 1 V-তে সীমাবদ্ধ করে, যখন জৈব ইলেক্ট্রোলাইটগুলি এটিকে প্রায় 2.7 V পর্যন্ত প্রসারিত করে৷ 3.5 V বা তার বেশি , অ্যাসিটোনিট্রিল-ভিত্তিক জৈব ইলেক্ট্রোলাইটের তুলনায় অর্জনযোগ্য শক্তির ঘনত্ব প্রায় দ্বিগুণ করে।

[EMIM][FSI]-এর কম সান্দ্রতা এই প্রসঙ্গে গুরুত্বপূর্ণ কারণ এটি আয়নগুলিকে সক্রিয় কার্বন এবং কার্বাইড থেকে প্রাপ্ত কার্বন ইলেক্ট্রোড পদার্থের সরু ছিদ্রগুলিতে দক্ষতার সাথে প্রবেশ করতে দেয়, এমনকি উপ-পরিবেষ্টিত তাপমাত্রায়ও। গবেষণা গোষ্ঠীগুলি ডিভাইস স্তরে 40 Wh/kg-এর বেশি নির্দিষ্ট শক্তির মান সহ [EMIM][FSI]-ভিত্তিক EDLC কোষগুলি প্রদর্শন করেছে — একটি বেঞ্চমার্ক যা ক্ষমতার ঘনত্ব বজায় রাখার সময় সীসা-অ্যাসিড ব্যাটারির নিম্ন কর্মক্ষমতা সীমার কাছে যায় এবং ক্যাপাসিটর-টাইপ স্টোরেজের বৈশিষ্ট্যযুক্ত চক্র জীবন সুবিধাগুলি।

ধাতু এবং সেমিকন্ডাক্টরের ইলেক্ট্রোডিপোজিশন

ইলেক্ট্রোডপোজিশন - একটি পাতলা ফিল্ম বা আবরণ তৈরি করার জন্য একটি ইলেক্ট্রোড পৃষ্ঠের উপর দ্রবণ থেকে ধাতব আয়নগুলি হ্রাস করার প্রক্রিয়া - জলীয় ইলেক্ট্রোলাইটগুলিতে মারাত্মকভাবে সীমাবদ্ধ কারণ জল 1.23 V এর নীচে ইলেক্ট্রোলাইজ করে৷ অ্যালুমিনিয়াম, টাইটানিয়াম, সিলিকন, জার্মেনিয়াম সহ শিল্প আগ্রহের অনেক ধাতু এবং অবাধ্য ধাতু যেমন ইলেক্ট্রোডের মতো ধাতু এবং ইলেক্ট্রোলাইট হতে পারে না। তাদের হ্রাসের সম্ভাবনা হাইড্রোজেন বিবর্তন সীমার নীচে রয়েছে। [EMIM][FSI] এই উপাদানগুলির বেশ কয়েকটির জন্য উপযুক্ত অগ্রদূত লবণ দ্রবীভূত করে এবং ইলেক্ট্রোলাইট পচন প্রতিক্রিয়ার প্রতিদ্বন্দ্বিতা ছাড়াই তাদের কমাতে প্রয়োজনীয় ইলেক্ট্রোকেমিক্যাল উইন্ডো সরবরাহ করে।

অ্যালুমিনিয়াম ক্লোরাইড (AlCl₃) ধারণকারী [EMIM][FSI]-ভিত্তিক ইলেক্ট্রোলাইটগুলি থেকে অ্যালুমিনিয়াম ইলেক্ট্রোডিপোজিশন ভাল বর্তমান দক্ষতা এবং নিয়ন্ত্রণযোগ্য ফিল্ম আকারবিদ্যা সহ ঘরের তাপমাত্রায় প্রদর্শিত হয়েছে। জমা করা অ্যালুমিনিয়াম আবরণগুলি জারা সুরক্ষা অ্যাপ্লিকেশনগুলির প্রতিশ্রুতি দেখায় যেখানে পরিবেশগত কারণে প্রচলিত জলীয় ক্রোমেট বা নিকেল প্রলেপ পর্যায়ক্রমে বন্ধ করা হচ্ছে। [EMIM][FSI]-ভিত্তিক ইলেক্ট্রোলাইটগুলি থেকে জমা করা সিলিকন এবং জার্মেনিয়াম পাতলা ফিল্মগুলিকে ব্যাটারি অ্যাপ্লিকেশনের জন্য অ্যানোড উপাদান হিসাবে অন্বেষণ করা হয়েছে, যেখানে ইলেক্ট্রোডিপোজিশন রুট উচ্চ-তাপমাত্রার ভ্যাকুয়াম জমা পদ্ধতির বিকল্প প্রস্তাব করে।

সেমিকন্ডাক্টর এবং ন্যানোস্ট্রাকচার সংশ্লেষণ

[EMIM][FSI]-এর অনন্য সলভেশন এনভায়রনমেন্টও সেমিকন্ডাক্টর ন্যানোস্ট্রাকচার - কোয়ান্টাম ডটস, ন্যানোয়ারস এবং পাতলা ফিল্ম - নিয়ন্ত্রিত রূপবিদ্যা এবং রচনা সহ সংশ্লেষণকে সক্ষম করে। আয়নিক তরল একই সাথে দ্রাবক, গঠন-নির্দেশক এজেন্ট এবং ইলেক্ট্রোকেমিক্যাল মাধ্যম হিসাবে কাজ করে, ইলেক্ট্রোড পৃষ্ঠে তার সংগঠিত ইন্টারফেসিয়াল কাঠামোর মাধ্যমে জমা হওয়া পদার্থের নিউক্লিয়েশন এবং বৃদ্ধিকে গাইড করে। যৌগিক সেমিকন্ডাক্টর যেমন CdTe এবং Cu₂ZnSnS₄ (CZTS), সৌর কোষ উত্পাদনের সাথে প্রাসঙ্গিক, [EMIM][FSI]-ভিত্তিক ইলেক্ট্রোলাইট থেকে জমা করা হয়েছে যা জলীয় সিস্টেমে সহজে অর্জন করা যায় না।

রাসায়নিক সংশ্লেষণে দ্রাবক এবং প্রতিক্রিয়া মাধ্যম হিসাবে ব্যবহার করুন

আয়নিক তরলগুলিকে রাসায়নিক সংশ্লেষণে উদ্বায়ী জৈব দ্রাবকের "সবুজ" বিকল্প হিসাবে প্রচার করা হয়েছে কারণ তাদের নগণ্য বাষ্পের চাপ প্রতিক্রিয়ার সময় দ্রাবক নির্গমনকে দূর করে। [EMIM][FSI] এই অ্যাপ্লিকেশন স্পেসে অংশগ্রহণ করে, বিশেষ করে প্রতিক্রিয়াগুলির জন্য যা এর নির্দিষ্ট দ্রাবক বৈশিষ্ট্য থেকে উপকৃত হয় বা যেখানে এর ইলেক্ট্রোকেমিক্যাল স্থায়িত্ব এটিকে ইলেক্ট্রোসিন্থেসিসের জন্য একটি সম্মিলিত দ্রাবক এবং ইলেক্ট্রোলাইট হিসাবে ব্যবহার করার অনুমতি দেয়।

জৈব ইলেক্ট্রোসিন্থেসিস - জৈব রূপান্তর চালানোর জন্য রাসায়নিক অক্সিডেন্ট বা রিডাক্ট্যান্টের পরিবর্তে বিদ্যুৎ ব্যবহার করা - ফার্মাসিউটিক্যাল মধ্যবর্তী এবং সূক্ষ্ম রাসায়নিক উত্পাদনের জন্য ক্রমবর্ধমান শিল্প আগ্রহের একটি ক্ষেত্র। [EMIM][FSI] এই ধরনের বিক্রিয়ায় দ্রাবক এবং সহায়ক ইলেক্ট্রোলাইট উভয় হিসাবে কাজ করে, একটি জৈব দ্রাবকের মধ্যে একটি পৃথক লবণ দ্রবীভূত করার প্রয়োজনীয়তা দূর করে এবং নিম্নধারার পণ্য বিচ্ছিন্নতাকে সহজ করে। অন্যান্য আয়নিক তরলগুলির তুলনায় এর কম সান্দ্রতা ইলেক্ট্রোকেমিক্যাল চুল্লির মধ্যে ভর পরিবহনকে উন্নত করে, বর্তমান কার্যকারিতা বৃদ্ধি করে এবং প্রতিক্রিয়ার সময় হ্রাস করে।

CO₂ বৈদ্যুতিক রাসায়নিক হ্রাস - ক্যাপচার করা কার্বন ডাই অক্সাইডকে দরকারী জ্বালানি বা রাসায়নিকগুলিতে রূপান্তর করার জন্য উল্লেখযোগ্য আগ্রহের প্রতিক্রিয়া - [EMIM][FSI] একটি অত্যন্ত কার্যকর মাধ্যম হিসাবে চিহ্নিত করা হয়েছে। ইমিডাজোলিয়াম ক্যাটেশন সক্রিয়ভাবে CO₂ র্যাডিকাল অ্যানিয়ন মধ্যবর্তী স্থিতিশীল করতে, CO₂ হ্রাসের জন্য প্রয়োজনীয় অতিরিক্ত সম্ভাবনা কমায় এবং জলীয় ইলেক্ট্রোলাইটের তুলনায় কার্বন মনোক্সাইড বা ফর্মেট পণ্যগুলির প্রতি নির্বাচনীতা উন্নত করে।

তৈলাক্তকরণ এবং ট্রাইবোলজিক্যাল অ্যাপ্লিকেশন

[EMIM][FSI]-এর তাপীয় স্থিতিশীলতা, অ-অস্থিরতা, এবং টিউনেবল সারফেস অ্যাফিনিটি এটিকে ট্রাইবোলজিক্যাল অ্যাপ্লিকেশানের দাবির জন্য একটি কার্যকর লুব্রিকেন্ট অ্যাডিটিভ এবং ঝরঝরে লুব্রিকেন্ট করে তোলে। পেট্রোলিয়াম-ভিত্তিক লুব্রিকেন্টের বিপরীতে, এটি ভ্যাকুয়াম অবস্থার অধীনে বাষ্পীভূত হয় না, এটি স্থান প্রক্রিয়া, ভ্যাকুয়াম চেম্বার এবং নির্ভুল যন্ত্র বিয়ারিংগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে যেখানে আউটগ্যাসিং অবশ্যই কম করা উচিত। স্টিল-অন-স্টিল স্লাইডিং কন্টাক্টের লুব্রিকেন্ট হিসেবে [EMIM][FSI]-এর অধ্যয়নগুলি আনলুব্রিকেটেড সারফেস এবং মিনারেল অয়েল লুব্রিকেন্টের তুলনায় ঘর্ষণ সহগ এবং পরিধানের পরিমাণে উল্লেখযোগ্য হ্রাস দেখিয়েছে।

FSI⁻ anion শিয়ার অবস্থার অধীনে ধাতব পৃষ্ঠের উপর একটি প্রতিরক্ষামূলক ট্রাইবোফিল্ম গঠন করে ট্রাইবোলজিক্যাল পারফরম্যান্সে অবদান রাখে। অ্যানিয়নের ফ্লোরিন উপাদান প্রচলিত লুব্রিকেন্ট ফর্মুলেশনে পিটিএফই (পলিটেট্রাফ্লুরোইথিলিন) কণার সাথে সাদৃশ্যপূর্ণ ভূমিকা পালন করে, যা আঠালো পরিধান হ্রাস করে এমন একটি নিম্ন-শক্তি পৃষ্ঠের রসায়ন প্রদান করে। অ্যালুমিনিয়াম সংকর ধাতু এবং নরম ধাতুগুলির জন্য যা সালফার-ফসফরাস সংযোজন রসায়ন (যা অ লৌহঘটিত পৃষ্ঠকে ক্ষয় করতে পারে) দিয়ে রক্ষা করা কঠিন, [EMIM][FSI] একটি রাসায়নিকভাবে সামঞ্জস্যপূর্ণ বিকল্প প্রস্তাব করে।

মূল আবেদনের ক্ষেত্রগুলির সারাংশ

নীচের সারণীটি প্রতিটি অ্যাপ্লিকেশন ডোমেনের জন্য উপযুক্ত করে এমন নির্দিষ্ট সম্পত্তির পাশাপাশি [EMIM][FSI]-এর প্রাথমিক ব্যবহারগুলিকে একীভূত করে৷

হ্যান্ডলিং, নিরাপত্তা, এবং ব্যবহারিক বিবেচনা

যদিও [EMIM][FSI] উদ্বায়ী জৈব দ্রাবকগুলির তুলনায় অনেক কম বিপজ্জনক এটি প্রায়শই প্রতিস্থাপন করে, এটি পরিচালনার প্রয়োজনীয়তা ছাড়া নয়। যৌগটি হাইগ্রোস্কোপিক - এটি পরিবেষ্টিত বায়ু থেকে জল শোষণ করে - এবং দ্রবীভূত জল এর ইলেক্ট্রোকেমিক্যাল উইন্ডো, সান্দ্রতা এবং পরিবাহিতাকে প্রভাবিত করে। ইলেক্ট্রোকেমিক্যাল অ্যাপ্লিকেশানগুলির জন্য স্থিতিশীলতা উইন্ডোর সীমাতে কর্মক্ষমতা প্রয়োজন, [EMIM][FSI] জলের পরিমাণ কম না হওয়া পর্যন্ত নাড়া দিয়ে 60-80°C তাপমাত্রায় ভ্যাকুয়ামের নীচে শুকানো উচিত 20 পিপিএম কার্ল ফিশার টাইট্রেশন দ্বারা পরিমাপ করা হয়েছে।

• আর্দ্রতা শোষণকে ন্যূনতম করতে এবং বায়ুমণ্ডলীয় CO₂ এর সাথে যে কোনও প্রতিক্রিয়া প্রতিরোধ করতে নিষ্ক্রিয় বায়ুমণ্ডলের (আর্গন বা নাইট্রোজেন) অধীনে সিল করা পাত্রে সংরক্ষণ করুন যা বর্ধিত সময়ের জন্য আয়নিক তরল গঠনকে পরিবর্তন করতে পারে।
• দীর্ঘায়িত ত্বকের সংস্পর্শ এড়িয়ে চলুন — যদিও [EMIM][FSI] এর তীব্র বিষাক্ততা কম, আয়নিক তরল একটি শ্রেণি হিসাবে সেলুলার স্তরে জৈবিক কার্যকলাপ দেখায়, এবং ক্রমবর্ধমান এক্সপোজার ডেটা এখনও পেশাগত স্বাস্থ্য গবেষকরা সংগ্রহ করছেন।
• [EMIM][FSI] এর সাথে ব্যবহৃত কাচের পাত্র এবং সরঞ্জামগুলি সাবধানে হ্যান্ডেল করুন — এর নিম্ন পৃষ্ঠের টান মানে এটি আক্রমনাত্মকভাবে পৃষ্ঠগুলিকে ভিজিয়ে দেয় এবং পুঙ্খানুপুঙ্খভাবে দ্রাবক ধোয়া ছাড়া ছিদ্রযুক্ত বা রুক্ষ পৃষ্ঠগুলি থেকে সম্পূর্ণরূপে অপসারণ করা কঠিন হতে পারে।
• নিষ্পত্তিতে ফ্লোরিনযুক্ত রাসায়নিকের জন্য স্থানীয় নিয়ম অনুসরণ করা উচিত — FSI⁻ অ্যানিয়নে ফ্লুরোসালফোনাইল গ্রুপ রয়েছে যা পোড়ানোর পরে ফ্লোরাইডযুক্ত উপজাত তৈরি করে এবং উপযুক্ত চিকিত্সা ছাড়াই স্ট্যান্ডার্ড জলীয় বর্জ্য স্রোতে নিষ্পত্তি করা উচিত নয়।

যেহেতু আয়নিক তরল নিয়ে গবেষণা ক্রমাগত পরিপক্ক হতে চলেছে এবং [EMIM][FSI] উৎপাদনের পথগুলিকে আরও বেশি সাশ্রয়ী করে তুলেছে, ল্যাবরেটরি পারফরম্যান্স এবং বাণিজ্যিক স্থাপনার মধ্যে ব্যবধান ক্রমাগতভাবে বন্ধ হচ্ছে। এর বৈদ্যুতিক রাসায়নিক প্রস্থ, কম সান্দ্রতা এবং তাপীয় দৃঢ়তার সমন্বয় এটিকে একাডেমিক গবেষণা থেকে একাধিক সেক্টরে শিল্প অনুশীলনে রূপান্তরের জন্য সবচেয়ে প্রযুক্তিগতভাবে ন্যায়সঙ্গত আয়নিক তরল হিসাবে অবস্থান করে।
